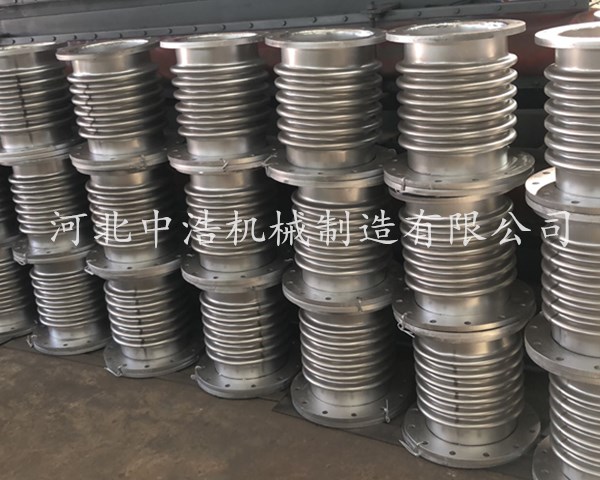

波紋伸縮節由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。波紋伸縮節是為了補償因溫度差與機械振動引起的附加應力，而設置在容器殼體或管道上的一種撓性結構。管道系統在停機和開機兩種不同狀態下，會因溫度變化，造成管道的熱膨脹或冷收縮。如果這些膨脹和收縮得不到補償（消除或平衡），_會造成系統的嚴重損壞，使系統不能正常工作。

　　波紋伸縮節中利用波紋管在縱向、橫向和角方向上的彈性位移，可以順利地將連接點部分由于溫差、振動或安裝等原因造成的在位置方面的額定偏差加以補償。普通金屬光滑管要做到這一點是_困難的，甚至是不可能的。確定波紋管位移彈性范圍的工作，主要是研究其縱向剛度和抗彎剛度，因為它們可以直接地反映出波紋管在縱、橫兩個方向上可能產生的彈性變形的大小。



　　波紋伸縮節的結構特點說明了它在受到軸向力的作用之后，各部分很容易產生彈性變形。由于波峰半圓弧和波谷半圓弧這兩部分的相對變形遠遠小于圓環膜片部分，因此，可以忽略不計，并把它們視為圓環膜片之間的剛性接點。把波紋管復雜的受力狀態簡化為圓環膜片單一受力的形式。這樣，便可以用圓片翹曲理論為基礎，去分析整個波紋管的縱向剛度。

　　波紋伸縮節是具有多個橫向波紋的圓柱形薄壁折皺的殼體，波紋管具有彈性，在壓力、軸向力、橫向力或彎矩作用下能產生位移。波紋管管壁較薄，靈敏度較高，測量范圍為數十帕至數十兆帕。它的開口端固定，密封端處于自由狀態，并利用輔助的螺旋彈簧或簧片增加彈性。工作時在內部壓力的作用下沿管子長度方向伸長，使活動端產生與壓力成_關系的位移?；顒佣藥又羔樇纯芍苯又甘緣毫Φ拇笮?。

　　波紋伸縮節能夠起到伸縮作用主要是靠波紋管來實現的，對金屬伸縮節的功能及強度設計主要是對波紋管的設計，對波紋管的不同設計及組合，可以使波紋管拉伸、壓縮或彎曲，從而形成軸向、橫向、角向三種基本形式的波紋膨脹節。波紋伸縮節一般用于溫度和壓力不很高、長度較短的管道上。隨著波紋管生產技術水平的提高，這類波紋伸縮節的應用范圍正在擴大。
